怎樣實現幾十公里超遠距離傳輸？靠兩個小盒子？知識點趕緊收藏！！

談到遠距離傳輸，考慮成本，老司機首先會想到兩個東西：光纖收發器、網橋。有光纖，用收發器。沒光纖，看實際環境能不能上網橋。

十多公里幾十公里，還得保證傳輸穩定可靠，光纖是勢在必行的。
今天咱們就來聊聊光纖通信中的先頭方案——光纖收發器。

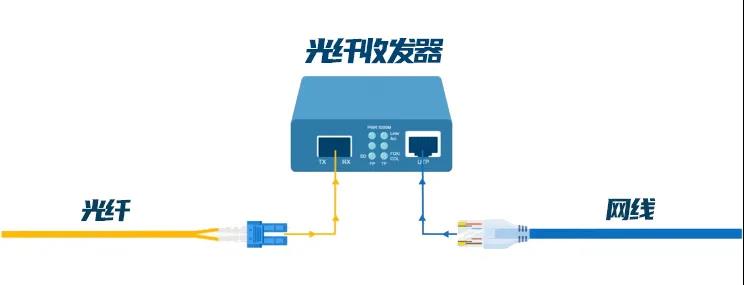

       收發器是信號轉換的一種裝置，通常是指光纖收發器。光纖收發器的出現，將雙絞線電信號和光信號進行相互轉換，確保了數據包在兩個網絡間順暢傳輸，同時它將網絡的傳輸距離極限從銅線的100米擴展到100公里（單模光纖）。

       隨著技術的不斷發展，高速串行VO技術取代傳統并行I/O技術已經成為當前趨勢。并行總線接口速度最快為ATA7的133 MB/s,2003年發布SATA1. 0規格提供的傳輸率就已經達到了150 MB/s, SATA3. 0理論速度更是達到了600 MB/s的速度，設備工作在高速時，并行總線容易遭受干擾和串?dāng)_，使得布線相當復雜。而串行收發器的運用能簡化布局設計，減少連接器數量。在具有相同的總線頻寬時，串行接口的功耗也比并行端口小。并且設備工作模式從并行傳輸轉變?yōu)榇袀鬏?，串行的速度就可以隨著頻率的提高而成倍的提高。

基于FPGA具有嵌入式Gb速率級別以及低功耗架構優點，它能使得設計師利用高效率的EDA工具快速解決協議和速率的變化問題。隨著FPGA的廣泛應用，收發器整合在FPGA中，成為解決設備傳輸速度問題的一個有效辦法

    高速收發器使大量數據點對點進行傳輸成為可能，這種串行通信技術充分利用傳輸媒體的信道容量，與并行數據總線相比，減少了所需的傳輸信道和器件引腳數目，從而大大降低通信成本。一個性能優秀的收發器應具備低功耗、小尺寸、易配置、高效率等優點，以使其容易集成到總線系統中。在高速串行數據傳輸協議中，收發器的性能對總線接口傳輸速率起著決定性的作用，也在一定程度上影響了該種總線接口系統的性能。本研究解析了高速收發器模塊在FPGA平臺上的實現，也為各種高速串行協議的實現提供了有益的參考。
這個小盒子，在遠距離傳輸方案中有著極高的曝光率，在我們的監控、無線、光纖接入等場景中，常常可以看到。

如何使用

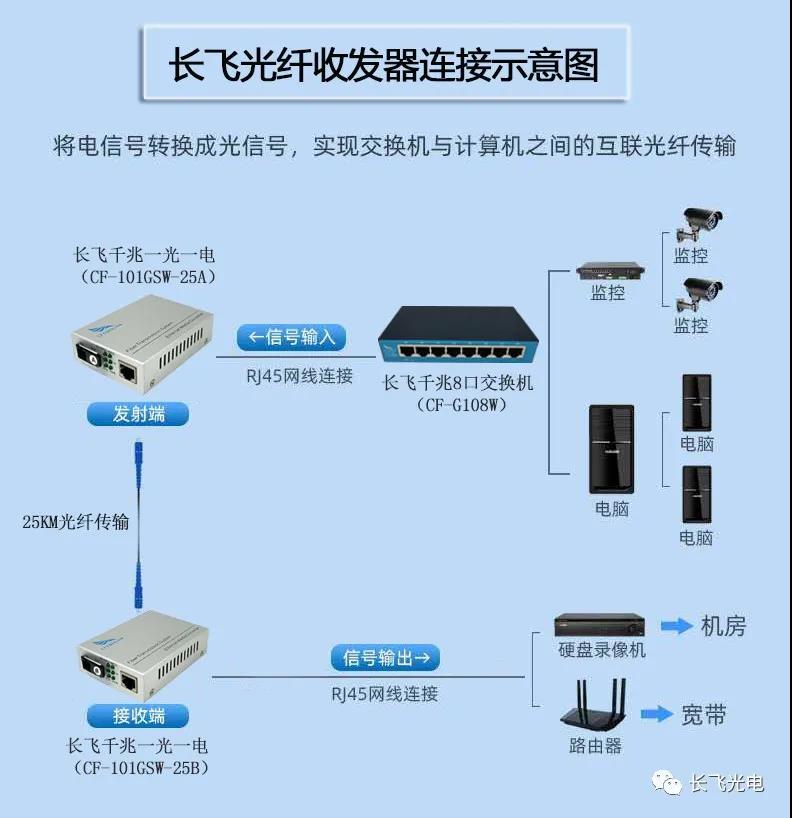

光纖收發器一般成對出現成對使用，分別部署在接入一端（可通過交換機連接攝像頭、AP、PC等終端）和遠距離接收一端（比如機房/中控室等場所，當然也可以是接入終端），從而為兩端搭建起一座低延時的、高速穩定的通信橋梁。

原則上只要速率、波長、光纖類型（如同樣是單模單纖產品，或同是單模雙纖）等技術規格一致，不同品牌配對，乃至于一端光纖收發器一端光模塊，都是可以實現通信的。但我們并不推薦這樣做。
單纖和雙纖

單纖收發器采用WDM（波分復用）技術，一端的發送波長1550nm，接收波長1310nm，另一端反之，發送1310nm接收1550nm，從而實現數據在一根光纖上的收和發。
所以，這類收發器上只有一個光口，兩端長得一模一樣，那為了區分，產品一般會用A、B端來標識。

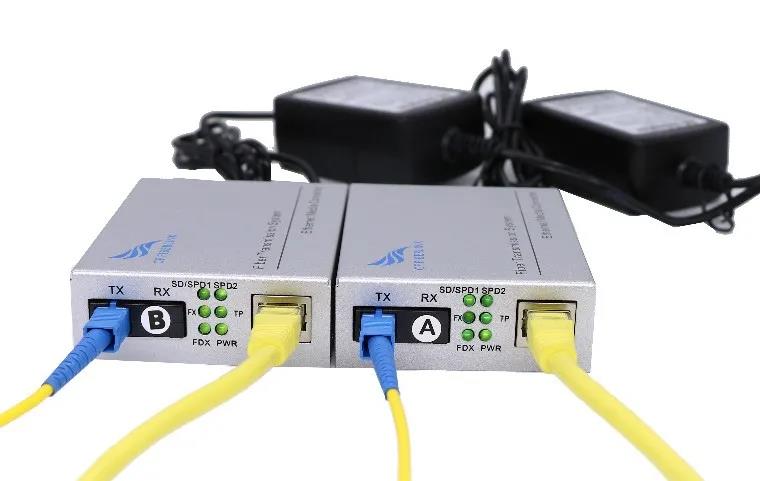

單纖收發器（圖為一對，零一只）
雙纖收發器的光口為“一對”——TX標記的發射口+RX標記的接收口，一端一對，發送接收各司其職。TX、RX波長一致，都是1310nm。

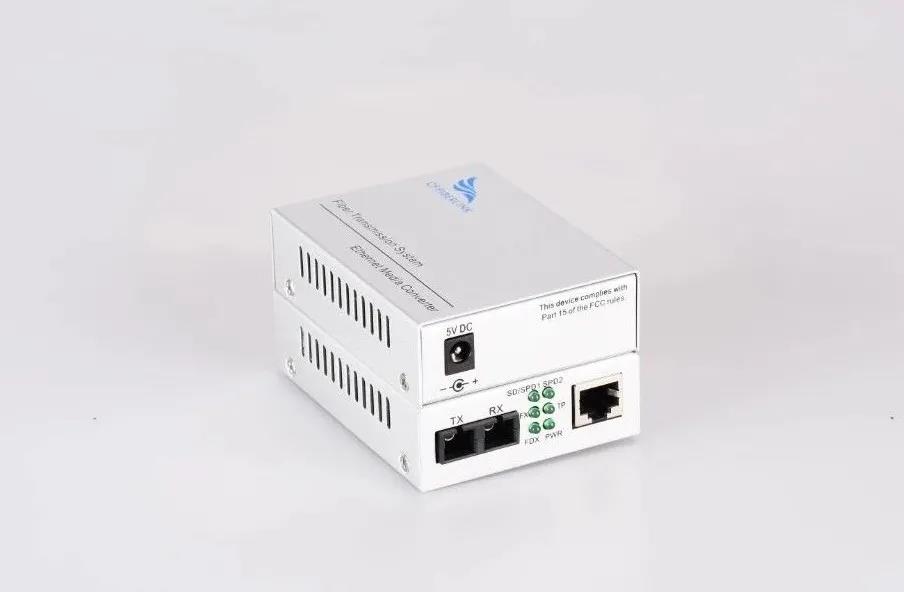

雙纖收發器（圖為一對，零一只）
目前市面上主流單纖產品。在傳輸能力不相上下的情況下，“省一根光纖成本”的單纖收發器顯然更受青睞。

單模和多模
單模光纖收發器和多模光纖收發器區別就簡單了，就是單模光纖和多模光纖的區別。
單模光纖纖芯直徑?。ㄖ辉试S一種模式的光傳播），色散微小，更抗干擾，在傳輸距離上遠高于多模光纖，可達20公里以上甚至上百公里，而多模光纖通常在2公里以內應用。

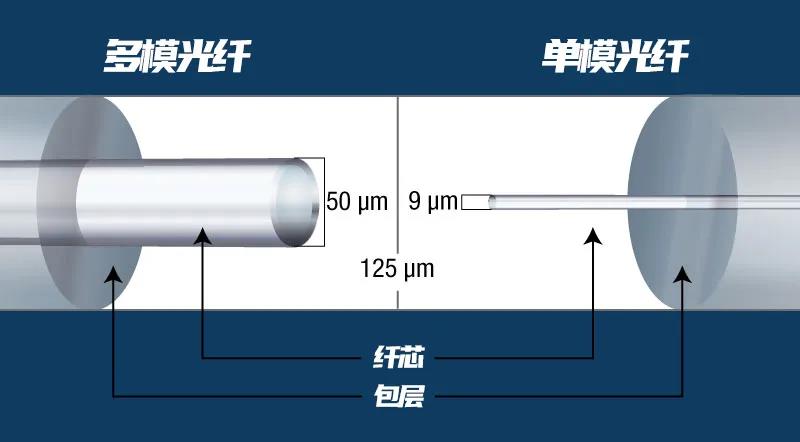

芯徑對比

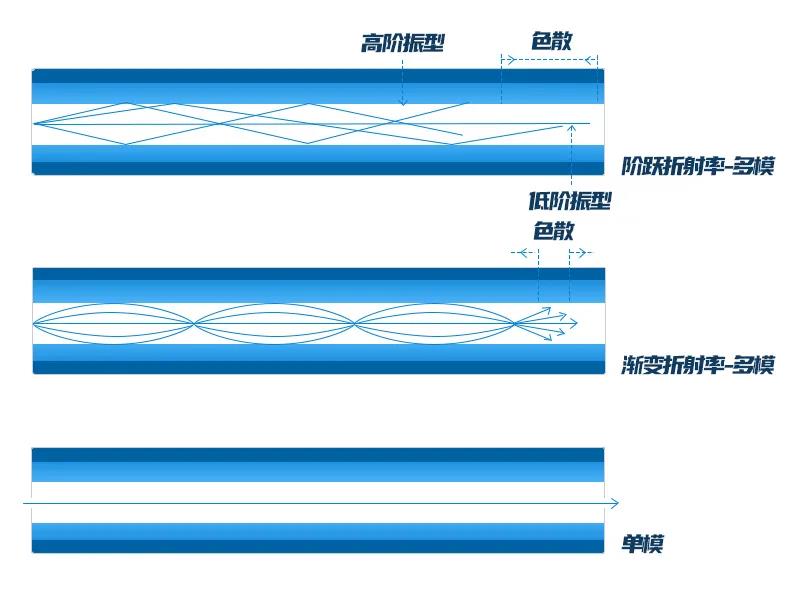

色散對比

那也正是由于單模光纖芯徑小，光束難控制，需要成本更高的激光作為光源（多模光纖一般采用LED光源），所以價格比多模光纖高，而后者則更省成本。
目前市面上單模的收發器產品居多。多模的數據中心應用較多，核心設備到核心設備，短距離大帶寬的通信。

三個關鍵參數
1，速率。有百兆的和千兆的產品可選。
2，傳輸距離。幾公里的幾十公里的產品都有，除了兩端的距離（光纜距離），不要忘了看電口到交換機的距離，越短越好。
3，光纖的模式類型。單模還是多模，單纖還是多纖。
