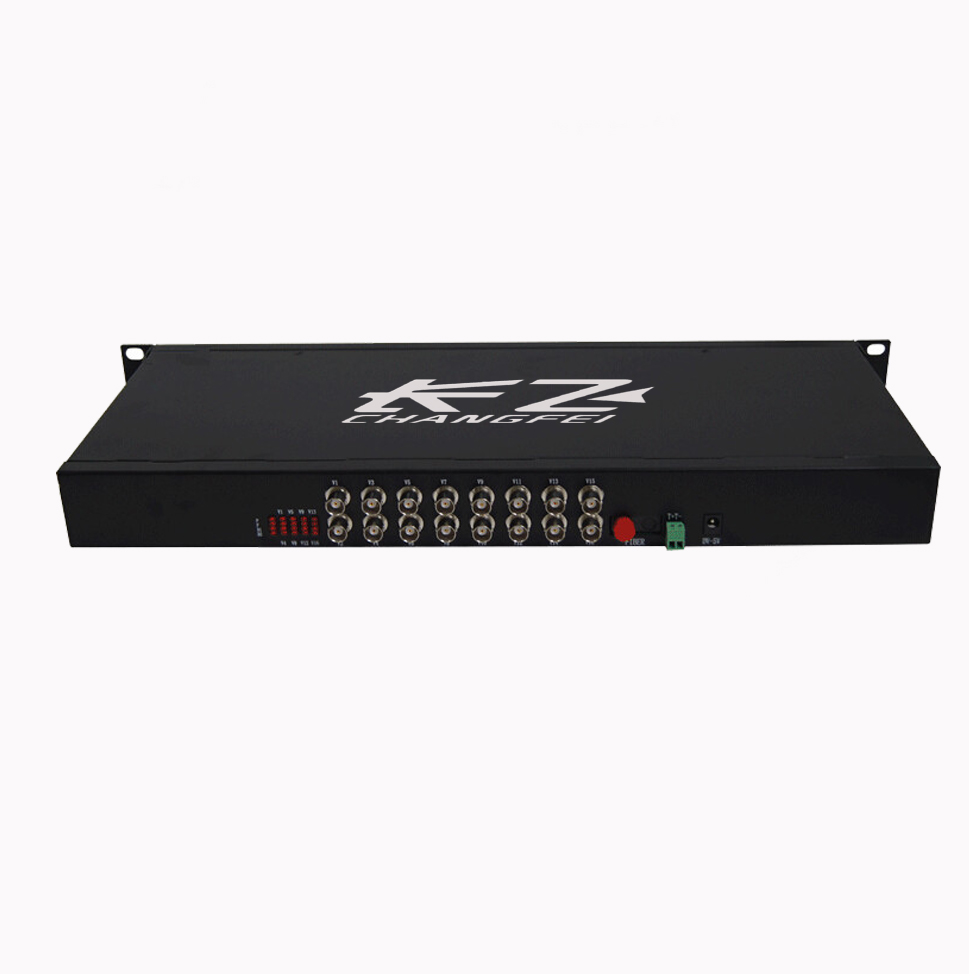

名  稱：1U機架式16路正向視頻光端機

尺 寸：485mm(長) x220mm(寬) x 45mm(高)

重量：4.5KG

包 裝：標準紙盒

描 述： CF-16VZ-20T/R系列 數字視頻光端機（含接收機/發射機）是我公司獨立研發的具有一系列功能齊全的全數字視頻光纖傳輸設備，在一根光纖上可同時傳輸16路高品質（8Bit或10Bit）非壓縮視頻信息。

產品特點

◆ 8/10 位數字編碼及無壓縮式視頻傳輸
◆ 支持任何高分辯率視頻信號
◆ 視頻帶寬：8MHz
◆ 自動兼容PAL 、NTSC 、SECAM 視頻制式
◆ 帶APC 電路，輸出光功率恒定，動態范圍大
◆ 千兆光纖傳輸，大容量，易升級和擴容
◆ 支持視頻無損再生中繼，使視頻傳輸可達60公里以上
◆ 電源和光纖鏈路、數據狀態指示的LED 可監視系統的運行狀況
◆ 先進自適應技術，使用時無需進行現場的電氣或光學調節

◆ 工業級設計，模塊化設計使設備可靠靈活
◆ 外置電源、機殼設計外觀獨特
◆ 壁掛式或獨立(放置于監控現場、室外或中心)

適用環境

· 安防系統

· 電視醫療

· 電視電話會議

· 樓宇控制系統

· 智能交通監控系統（ ITS）

· 遠程多媒體教學 / 校園監控

視頻特性

視頻接口數：16路視頻
視頻接口形式：BNC
視頻輸入/ 輸出阻抗: 75 Ω(非平衡)
視頻輸入/ 輸出電壓: 典型1Vpp(峰- 峰值),最大1.2Vpp
視頻帶寬: 10MHz
視頻采樣： 15MHz高速采樣
視頻數碼位寬: 8/10/12位(比特)
微分增益: （10%-90%APL） DG <1%( 典型值)
微分相位: （10%-90%APL） DP <0.8°( 典型值)
場傾斜: <0.5%
視頻信噪比(加權): S/N ≥ 70dB （最大光學鏈路損耗時）

數據特性

應用場合：可支持多路數據,兼容所有控制鍵盤,矩陣協議,硬盤錄像云臺,報警復合數據,工業應用傳輸
物理接口：工業接線端子(標配),RJ45(訂做)
控制設備：云臺PTZ解碼器,控制鍵盤,矩陣控制數據接口,高速球,工業設備
物理接口端子： 工業接線端子

應用特性：光纖最遠傳輸20公里

視頻：實現2路視頻遠距離傳輸
數據：通常1路實現反向RS485，監控中心用于矩陣或鍵盤控制編解碼器或高速球（支持雙向RS485設備），
開關量：用于傳輸報警信號,監控中心收到報警信號以便處理
常用標準：該款數字視頻光端機通常應用單模光纖傳輸20公里，多模光纖傳輸500米 （多模最大設計距離為500米），在光功率允許范圍內視頻質量與傳輸距離無關

環境要求

環境溫度：-45 ℃～+85 ℃
貯存溫度：-50 ℃～+95 ℃
相對濕度：0～95% (無冷凝結)
額定供電電壓： AC85-260V/50Hz
MTBF：≥ 10⁵ 小時
電源功耗：7.0w（Input:DC5V 5000mA）

光學特性

訂貨信息16路視頻+1路反向數據 （獨立式.上1U網絡機柜）
