產品型號

CF-S5328X-4X24T

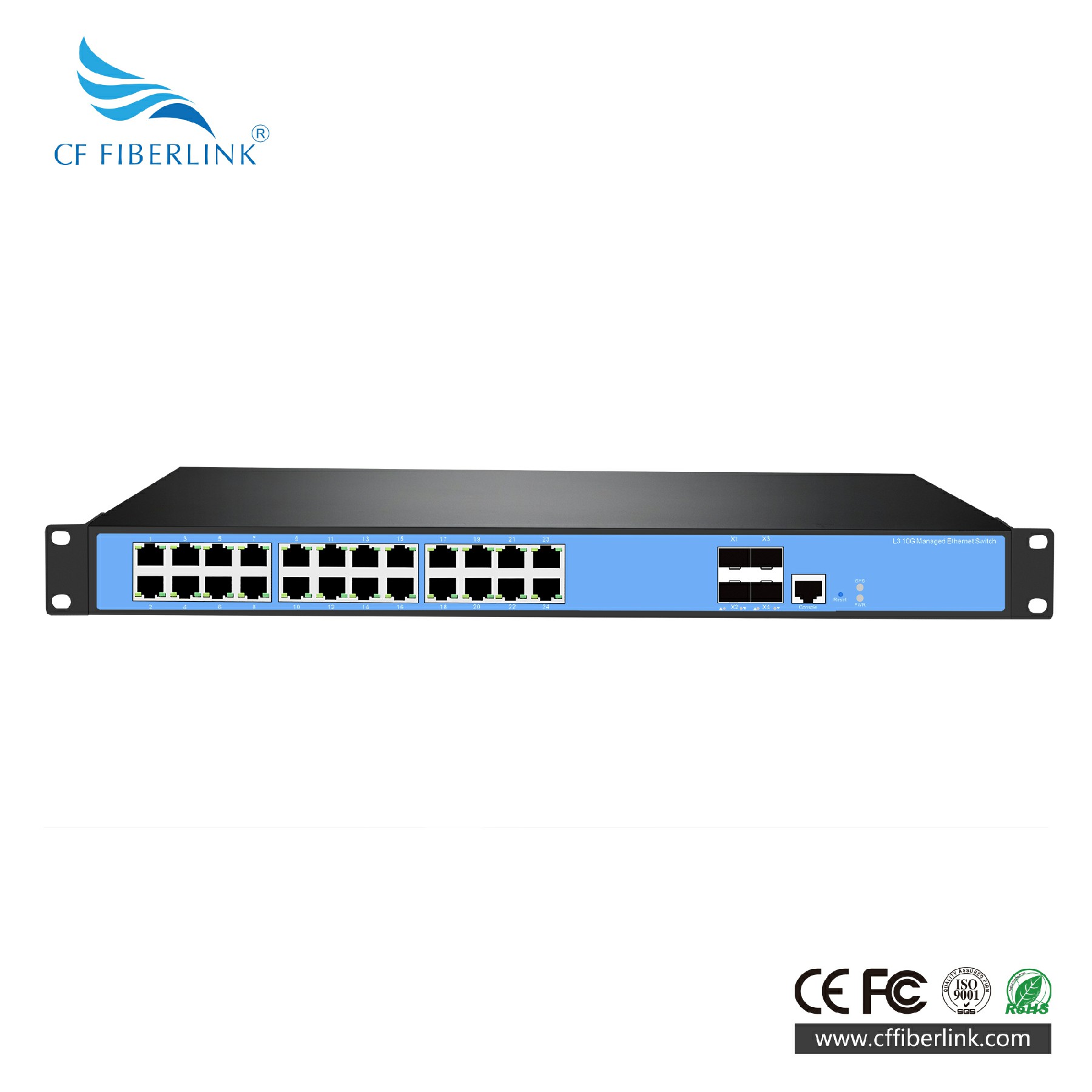

端口特征

固定端口

24個10/ 100/ 1000Base-T RJ45 端口

4個 1/ 10G uplink SFP+上聯光口插槽

1個Console 控制口

  網口特

1-24口10/100/1000Base-T（X）自動偵測，全/半雙工MDI/MDI-X自適應

雙絞線傳輸

10BASE-T: Cat3,4,5 UTP(≤100 meters)

100BASE-TX: Cat5 or later UTP(≤100 meters)

1000BASE-T: Cat5e or later UTP(≤100 meters)

SFP插槽端口

千兆SFP光纖端口和10G SFP+光纖端口，默認不包括光模塊（可選單模/多模、單光纖/雙光纖光模塊.LC）

  光口擴

  支持2.5G光模塊擴展及組環網

波長/距離

多模：工作波長850nm/傳輸距離0-550M（1G），

          工作波長850nm/傳輸距離0-300M（10G）。

單模：工作波長1310nm/傳輸距離0-40KM，

          工作波長1550nm/傳輸距離0-120KM。

交換芯片參數

網管類型

   L3

環形網絡

支持ERPS環形網絡功能，最大環數為5，收斂時間＜20ms

網絡協議

  IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae10GBase-LR/SR, IEEE802.3x

轉發模式

存儲轉發（全線速）

交換容量

128Gbps

包轉發率

96Mpps

MAC地址

32K

LED指示燈

電源指示燈

PWR：1綠色

萬兆光纖指示燈

X1-X4：1綠色

系統指示燈

SYS:1綠色

網絡指示燈

1-24黃色：表示PoE

1-24綠色：表示網絡工作狀態

  Reset復位開關

  按住復位開關10秒后松開即可恢復出廠設置

電源特征

   電源

AC:100-240V 50/60Hz

防護

防雷

端口防雷：6KV 8/20us；

防護等級：IP40

IEC61000-4-2（ESD）：±8kV 接觸放電，±15kV 空氣放電

IEC61000-4-3（RS）：10V/m（80~1000MHz）

IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV

IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV

IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz）

IEC61000-4-8（工頻磁場）：100A/m 持續；1000A/m ，1s to 3s

IEC61000-4-9（脈沖磁場）：1000A/m

IEC61000-4-10（阻尼振蕩）：30A/m 1MHz

IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV

IEC61000-4-16（共模傳導）：30V 持續；300V，1s

FCC Part 15/CISPR22（EN55022）：Class B

IEC61000-6-2（通用標準）

機械特性

IEC60068-2-6（抗振動）

IEC60068-2-27（抗沖擊）

IEC60068-2-32（自由下落）

安規認證

CQC；

CE mark, commercial；CE/LVD EN60950；

FCC Part 15 Class B；RoHS；

物理規格參數

工作溫度/濕度

 -40～+80°C；5%～90% RH 無凝結

存儲溫度/濕度

-40～+85°C；5%～95% RH 無凝結

外觀尺寸（L*W*H）

440mm* 330mm*44mm

   安裝方式

  桌面式、1U/19 寸機柜安裝

軟件規格參數

路由

支持靜態路由

支持RIP動態路由協議

支持代理ARP

支持OSPF路由協議

安全特性

支持MAC-IP-VLAN ID-Port四元綁定

支持802.1X認證、RADIUS配置

支持ARP防護、IP源防護、DoS防護

支持端口隔離、端口安全

支持SSL、SSH

ACL

支持L2~L4包過濾

支持基于時間段的ACL控制

支持基于端口、VLAN下發Policy

VLAN

支持802.1Q VLAN、MAC VLAN、Private VLAN、協議 VLAN

支持VLAN VPN

支持Voice VLAN

支持GARP/GVRP

MAC地址表

支持16K MAC地址

支持設置端口的最大學習MAC地址數目

地址表顯示、靜態地址表、動態地址表、過濾地址表

端口管理

端口匯聚、端口監控、端口限速

風暴抑制

生成樹

STP (802.1d)、RSTP (802.1w)、MSTP (802.1s)

生成樹安全

組播

支持IGMP V1/V2/V3

組播VLAN、組播地址表、組播過濾

QoS

每端口支持8個輸出隊列

支持基于端口、802.1P、DSCP/ToS的優先級

支持Equ、SP、WRR、SP+WRR四種優先級調度模式

支持Voice VLAN

DHCP

DHCP Client、DHCP Server

DHCP Relay

DHCP Snooping

匯聚管理

支持靜態匯聚

支持動態匯聚

系統管理

支持基于HTTP、SSL(v2/v3/TLSv1)的Web管理、基于Telnet 、Console 、SSH(v1/v2)的CLI管理

SNMP V1/V2/V3（TP-LINK MIBs）

支持堆疊

系統維護

支持LLDP

支持配置導入導出和系統時間設置

環回檢測、線纜檢測、Ping、Tracert檢測

顯示/過濾系統日志、日志服務器

環網協議

支持ERPS環網協議

支持RPL配置
