產品型號

CF-P1014GSN-20A

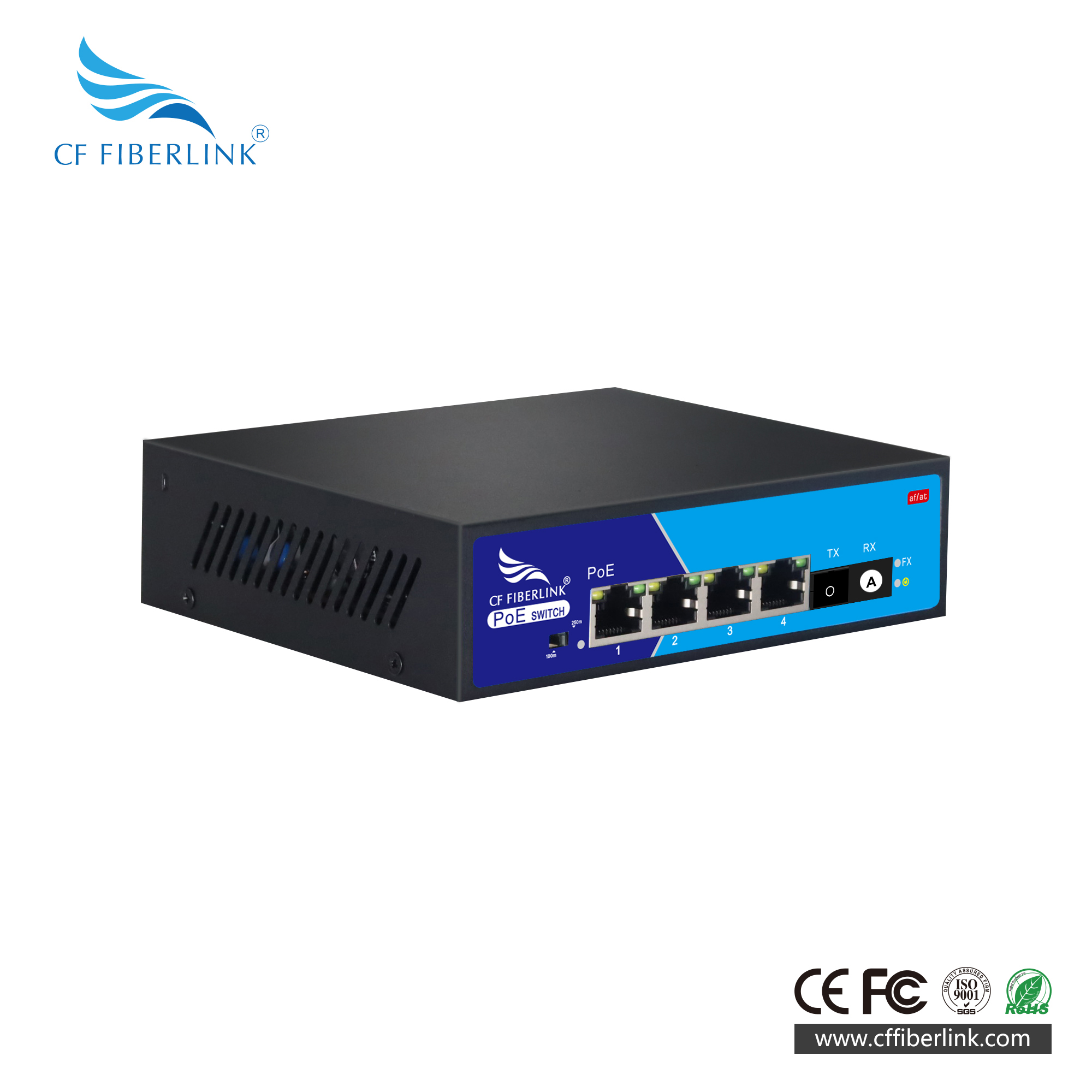

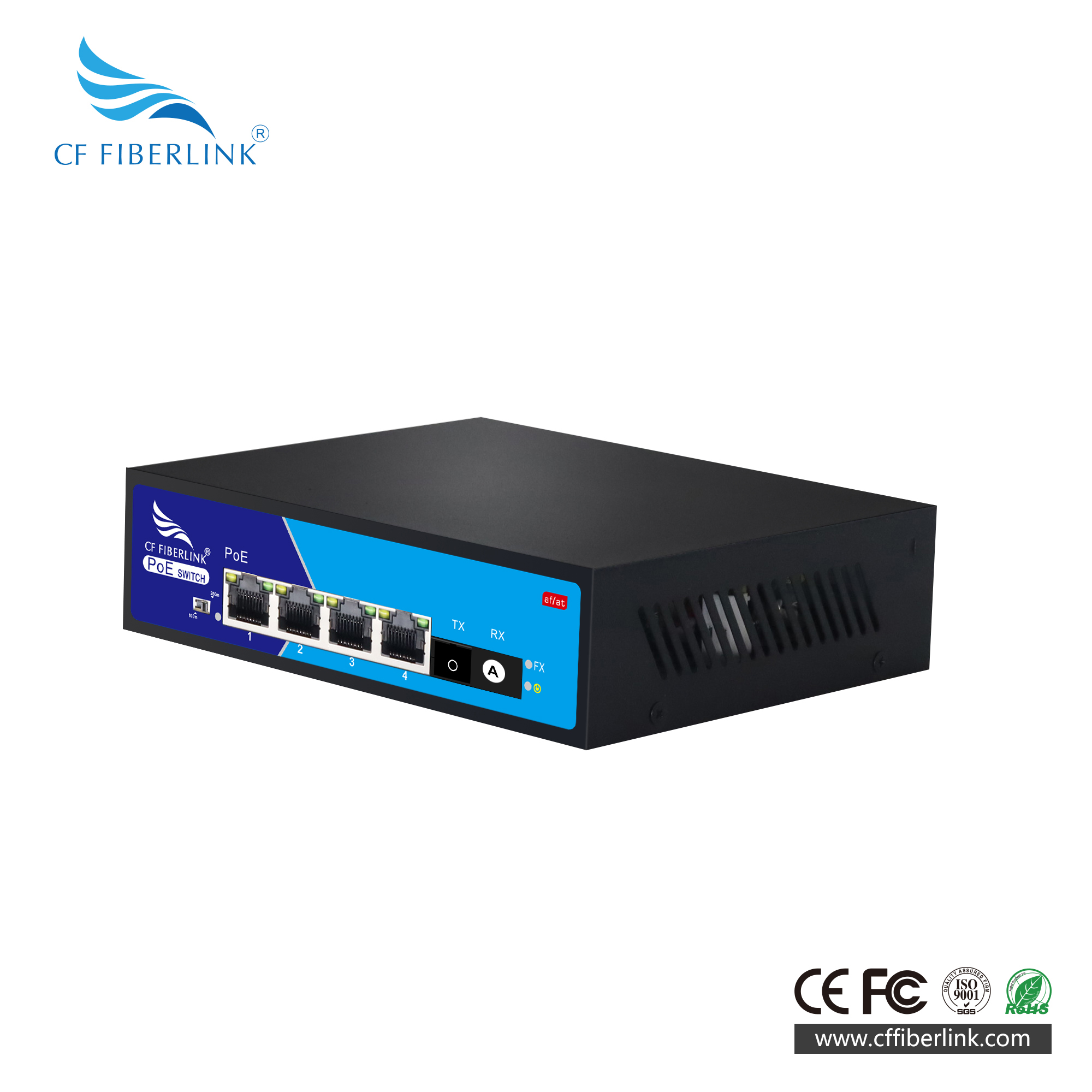

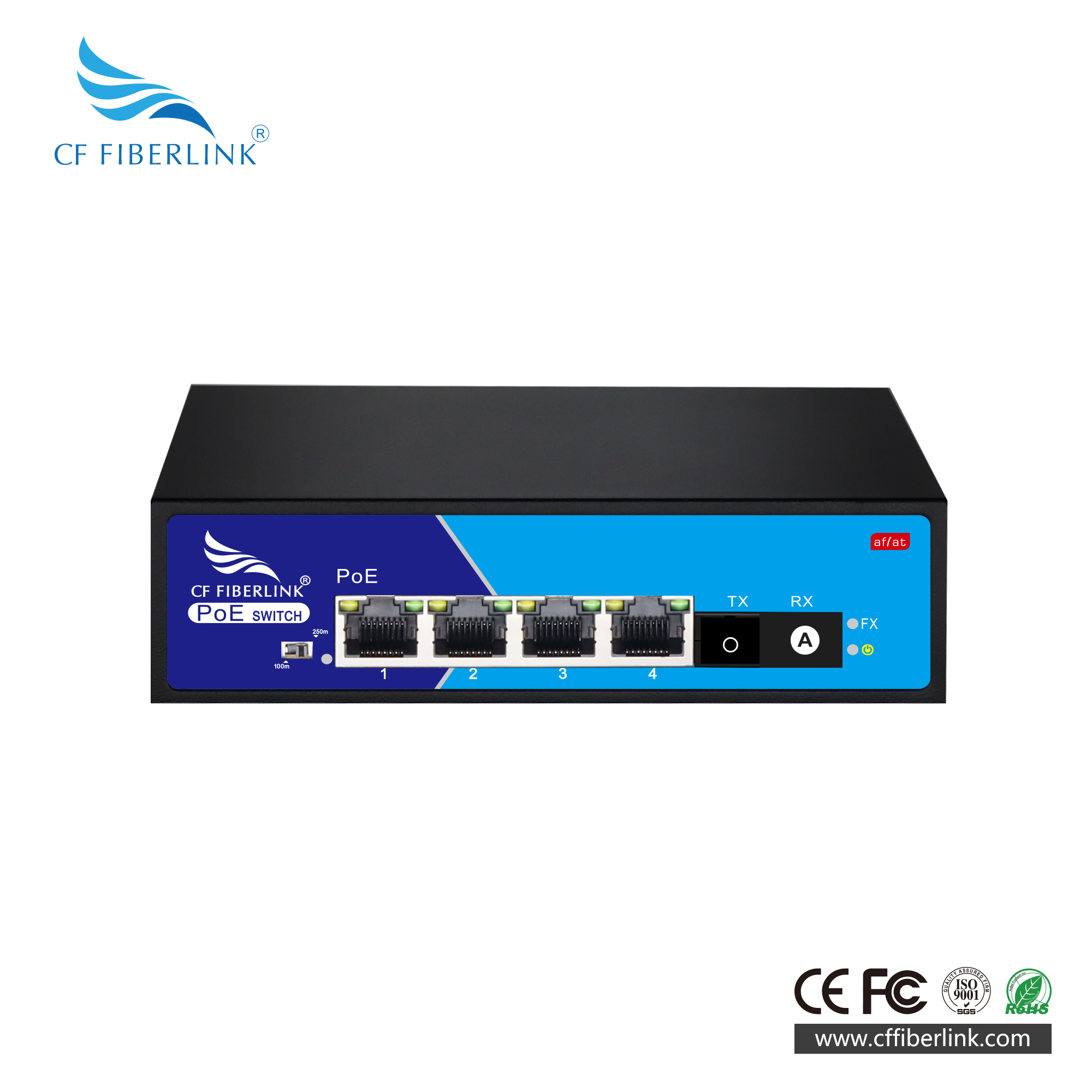

端口特征

固定端口

4個10/ 100/ 1000Base-T PoE 端口

1 個1000Base-X SC 光口插槽

  PoE 端口

1-4 端口支持IEEE802.3af/at 標準POE 供電

供電標準

  符合IEEE802.3af/at 國際標準

雙絞線傳輸

 10BASE-T ： Cat3,4,5 UTP(≤100 meter)

100BASE-TX ： Cat5 or later UTP(≤100 meter)

1000BASE-T ： Cat5e or later UTP(≤100 meter)

網口特性

 1-4口10/100/1000BaseT自動偵測，全/半雙工MDI/MDI-X自適應

SC插槽端口

   默認光模塊為單模單纖20km，SC端口

  光口擴展

  支持光模塊擴展及組環網

波長/距離

單模：A端:工作波長 RX1310nm / RX1550nm /傳輸距離0-40KM，

          B端:工作波長1550nm/RX1310nm /傳輸距離0-120KM。

   網絡協議

IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；

IEEE802.3u 100Base-TX；

IEEE802.3ab 1000Base-T；

IEEE802.3z 1000Base-X；

IEEE802.3x

轉發模式

存儲轉發（全線速）

交換容量

10Gbps

包轉發率

7.44Mpps

MAC地址

2K

LED指示燈

電源指示燈

綠色

距離和速率指示燈

綠色

光纖指示燈

FX：綠色

網絡指示燈

1-4黃色：表示PoE

1-4綠色：表示網絡工作狀態

  Reset復位開關

  按住復位開關5秒后松開即可恢復出廠設置

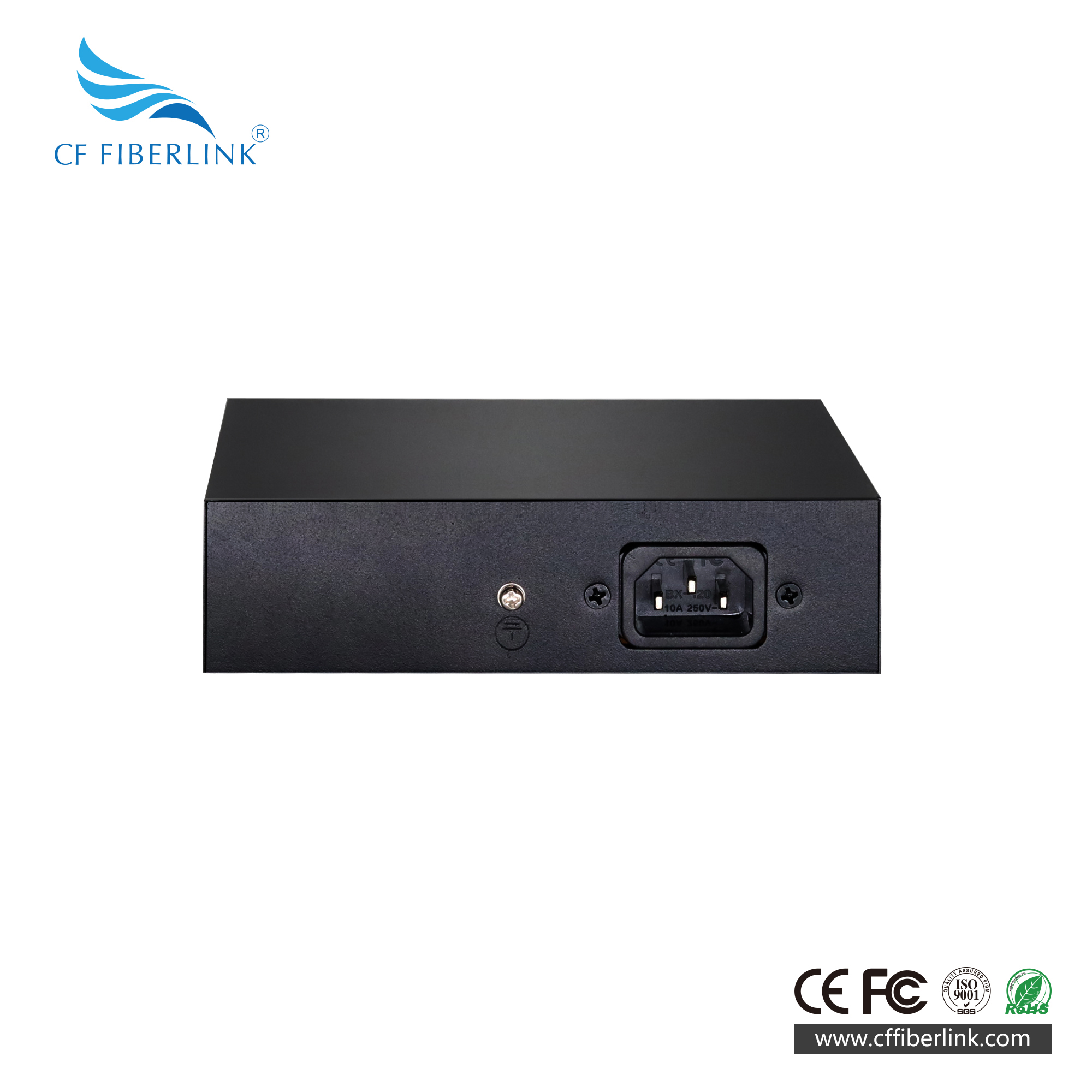

電源特征

   電源

DC：48-57V

  PoE特性

PoE供電方式

支持1,2+、3,6-供電

PoE輸出功率

每端口供電功率15.4W，單口最大功率30W

PoE

支持802.3af（15.4W），802.3at（30W）

支持兼容非標準PD設備

防護

防雷

端口防雷：4KV 8/20us；防護等級：IP30

機械特性

IEC60068-2-6（抗振動）

IEC60068-2-27（抗沖擊）

IEC60068-2-32（自由下落）

安規認證

CQC；

CE mark, commercial；CE/LVD EN60950；

FCC Part 15 Class B；RoHS；

物理規格參數

工作溫度/濕度

-20～+55°C；5%～90% RH 無凝結

存儲溫度/濕度

-40～+75°C；5%～95% RH 無凝結

外觀尺寸（L*W*H）

142mm* 117mm*38mm

   安裝方式

    桌面式、壁掛式安裝
